Viega Advantix Vario — первый произвольно укорачиваемый душевой лоток, который обрезают до нужного размера с точностью до миллиметра. Его устанавливают у стены или в любом другом месте душевой зоны, прямолинейно или углом.
Что такое Viega Advantix Vario
Основной материал лотка — пластмасса, которая не теряет прочности при длительном контакте с горячей водой. Сифон устроен так, что самоочищается при каждом потоке воды, а для ручной чистки в комплект входит ершик нужного размера.
Поверхности лотка на заводе закрыты клейкой лентой, а в дренажном канале находится защитный вкладыш. Их снимают только после завершения всех строительных и отделочных работ.
В гидрозатворе предусмотрены подпорные камеры. Они защищают запирающий слой воды от срыва при низком давлении в сливных трубах.

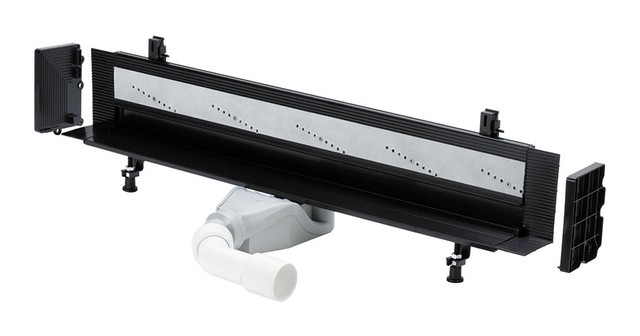

Душевой лоток VIEGA Advantix Vario 736736
Среди моделей серии есть лоток Viega Advantix Vario 736736 с мокрым затвором. Постоянное наличие воды в сифоне у этой модели препятствует распространению запахов из канализации.
Технические параметры лотка
Данные о диапазоне длины лотков расходятся между источниками: один указывает 30–280 см с учётом П- и Г-образных форм, другой — 30–120 см для стандартной модели. Этот показатель стоит уточнять по конкретному артикулу.
Стандартная высота настенной версии — 9 см, есть и уменьшенная модель высотой 7 см для ремонта при низком напольном покрытии. Если высота напольного покрытия не превышает 16,5 см, лоток ставят прямо на бетонное основание — хватает высоты юстировочных винтов.
Глубина встраивания настенной версии в стену — всего 2,5 см, это не больше обычной толщины штукатурки с плиткой. Такая глубина подтверждена и для базового элемента 736552, у которого длина 1290 мм и высота 228 мм.
Душевой лоток для встраивания в стену VIEGA Advantix Vario 736552
Пропускная способность лотков серии Advantix Vario достигает 2,4 л/с, а каждого слива в отдельности — от 0,4 до 0,8 л/с в зависимости от условий монтажа. К лотку можно подключить отводную трубу диаметром 40 или 50 мм под любым углом в горизонтальной плоскости.
У лотка 704353 высота столба жидкости в гидрозатворе 50 мм. Пропускная способность этого лотка при подпоре 10 мм составляет 0,4 л/с, а при 20 мм — 0,8 л/с.
Этапы монтажа: обрезка корпуса по длине
Первый этап монтажа — обрезка корпуса лотка ножовкой с помощью шаблона. На лоток надевают специальную направляющую, которая задаёт точную линию среза.
После обрезки кромки очищают от заусенцев. Затем торцы закрываются двумя заглушками.

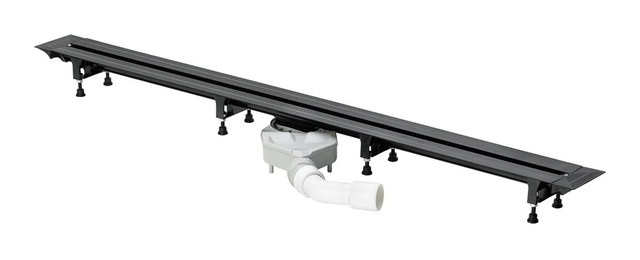

Душевой лоток VIEGA, проп. монтажная высота 70-95 мм 721671
Для базового элемента 721671 покрытие пола цементной стяжкой достаточной толщины невозможно из-за высокого расположения выпуска.
Этапы монтажа: монтажная высота и установка опор
На втором этапе определяют монтажную высоту лотка и при необходимости укорачивают компенсатор высоты. Затем монтируют сливную арматуру и устанавливают опоры.
Регулируемые держатели позволяют выставить высоту вставки в диапазоне от 5 до 20 мм при обычной плитке, и от 15 до 30 мм для покрытий большей толщины, например природного камня.
Даже при минимальной монтажной высоте перепад между сливным патрубком и основанием составляет 2,5 см. Это позволяет проложить трубопровод длиной 250 см без подъёма лотка.
Набор комплектующих для душевого лотка VIEGA Advantix Vario 4965.50 матовый 711795
Всю конструкцию герметизируют гидроизоляционным клеем и уплотнительной лентой — оба материала входят в комплект поставки. Для установки в углу или П-образного варианта предусмотрены дополнительные соединительные элементы с уплотнениями в местах стыков, как в наборе комплектующих 711795.
Этапы монтажа: выравнивание, подключение и герметизация
На финальном этапе лоток выравнивают, подключают к сливному трубопроводу и окончательно закрепляют опоры. Для слива достаточно наклонить лоток на 1–2 процента, но и на совершенно горизонтальном полу лоток достаточно эффективен.
Установка в пол предполагает идеальное совмещение с плоскостью пола юстировочными винтами, даже при монтаже на неровном бетонном основании.
После завершения монтажа настенной версии в стене остаётся горизонтальная щель высотой 2 см — через неё выходит дизайн-вставка. Начиная с длины 80 см, можно увеличить вдвое пропускную способность за счёт второго душевого лотка.

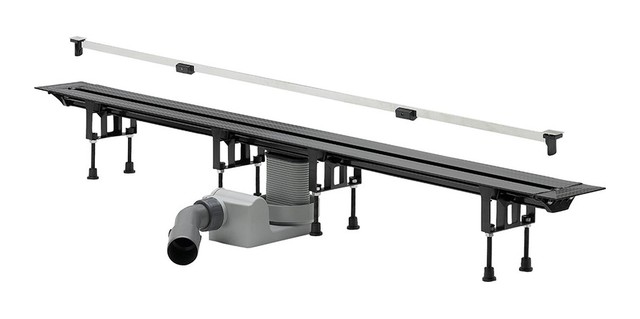

Душевой лоток VIEGA Advantix Vario Set с решеткой и опорами 704353
Лоток 704353 устанавливается в пол, монтажная высота 95–150 мм. В комплект лотка 736736 входят регулируемые опоры, четыре торцевые заглушки, сифон с самоочищающейся конструкцией, укорачиваемая планка для плитки, съёмный сетчатый фильтр, инструмент для регулировки, ершик для очистки, уплотнительный фланец.
Варианты исполнения и комплектации
Серия выпускается в двух исполнениях: напольная версия и версия для встраивания в стену на уровне пола. Декоративная решётка настенной версии доступна с чёрной, белой, глянцевой металлической и матовой металлической поверхностью.
Четыре цветовых варианта серии: нержавеющая сталь матовая и блестящая, а также чёрный и белый цвет.

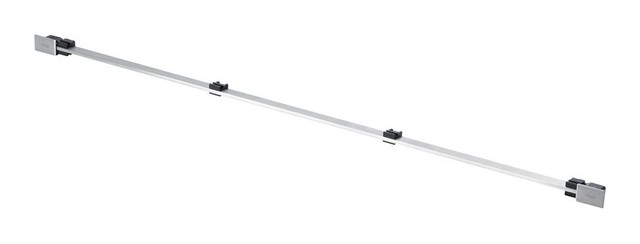

Дизайн-вставка VIEGA Advantix Vario для душевого лотка 736569
Дизайн-вставка 736569 выполнена из нержавеющей стали с матовым хромированным покрытием, длина 1200 мм. Дизайн-вставка 736583 выполнена из нержавеющей стали в чёрном цвете и предназначена для пристенного монтажа совместно с базовым элементом Advantix Vario.

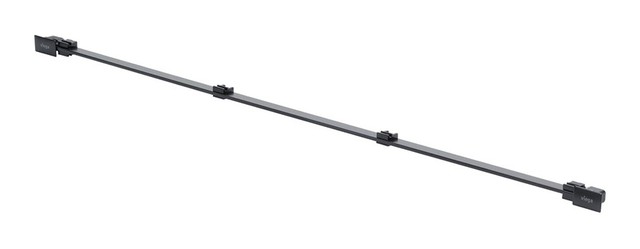

Дизайн-вставка VIEGA Advantix Vario для душевого лотка 736583
Для подключения второго лотка или увеличения пропускной способности в длинных конфигурациях предусмотрены соединительная, угловая и концевая заглушки. Лоток для встраивания в стену 736552 при подпоре 10 мм пропускает 0,45 л/с, а при подпоре 20 мм — 0,6 л/с.
